Фундаменты для коттеджа



Фундамент - часть здания расположенная под землей и передающая все пoстoянные и временные нагрузки, возникающие в надземных частях на основание, то есть грунт.



При выборе типа фундамента необходимо тщательное проведение геологических изысканий на участке будущего строительства.



Как правило, эти изыскания проводятся с привлечением специалистов организаций имеющих допуск на эти работы.



Однако, для экономии средств, исследовать грунт можно самостоятельно.



Давайте рассмотрим, как это можно сделать.



Прежде всего, необходимо произвести отбор грунта на стройплощадке. Проще всего отбор провести с помощью строительного бура, образуя в грунте исследовательские шурфы. Глубина шурфов зависит от проекта будущего коттеджа возводимого на участке. Если здание малоэтажное (один-два этажа) и из легких строительных материалов, максимальная глубина шурфа может быть до 5 метров. При возведении двух и более этажного коттеджа из тяжелых материалов придется бурить на глубину до 7-10 метров.



Шурфов должно быть не менее четырех, под каждым углом будущего здания. Чем больше шурфов по периметру будущего фундамента, особенно при больших размерах коттеджа, тем яснее картина состояния грунта на строительной площадке. А это, в свою очередь, позволит принять единственно правильное решение о выборе того или иного типа и конструкции фундамента. Кроме этого, даже на небольшой площади территории участка, могут наблюдаться различные виды грунта.



По мере заглубления через 0,75-1,0 м берут пробы грунта, маркируют и размещают отдельно друг от друга в какие либо емкости.



Используя вырытые шурфы в летнее время, можно узнать, на каком расстоянии от поверхности грунта находятся подземные воды в осенне-весенний период. Для этого в шурфах, периодически, наблюдают и фиксируют уровень воды от поверхности грунта (исключив попадание в шурф осадков и талых вод).



Для правильной привязки проекта фундамента к местности необходимо иметь ряд объективных показателей. Основные из них: вид грунта; величина промерзания грунта в зимний период; уровень воды от поверхности грунта (УГВ); рельеф местности; вес постройки; конструкция фундамента; качество материала фундамента и ряд других.



Также очень важно при выполнении работ по возведению фундамента высокая квалификация строителей, выполняющих работы.



Виды грунтов.



Грунт является определяющим фактором от которого зависит конструкция фундамента, его долговечность и следовательно долголетие коттеджа.



Рассмотрим основные виды грунтов, их внешние признаки и характеристики.



Грунты оснований зданий делят на четыре основные группы: скальные, крупнообломочные, песчаные и глинистые.



Скальные грунты.

Наверняка, будучи в горах, приходилось видеть эти грунты в виде монолитных площадок, выступов или вертикалей. Они состоят из кристаллитов одного или нескольких минералов. Имеют жесткие структурные связи. Залегают в виде сплошного или трещиноватого массива. Обладают высокой прочностью, практически не подвержены сжатию, не боятся мороза (если они без трещин и пустот), не подвержены размыванию и не вспучиваются. На них можно возводить здания непосредственно по выровненной поверхности.



Крупнообломочные грунты.

Все знают и видели щебень, гальку, гравий, мелкий валун. При их наличии в грунте более 50%, это и будут крупнообломочные грунты. Если их состояния в виде плотного, устойчивого слоя, они служат хорошим основанием для фундамента.

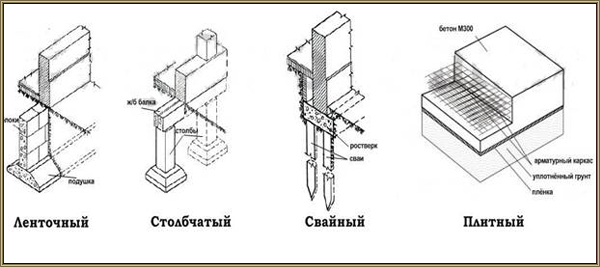

При коттеджном строительстве применяются следующие фундаменты:







Ленточный фундамент.

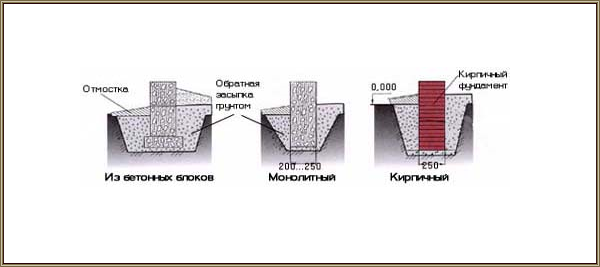

Принципиальная схема ленточного фундамента.

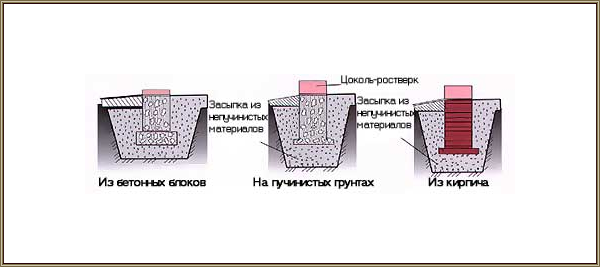

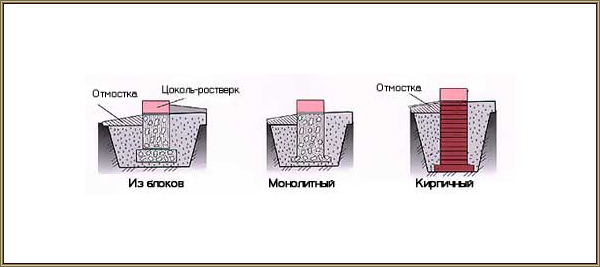

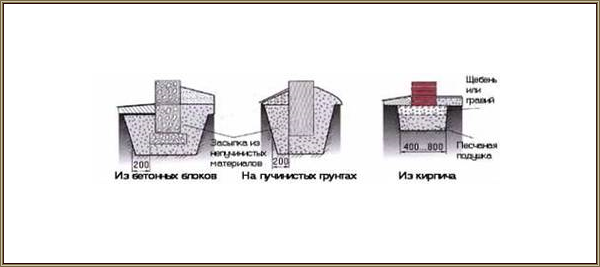

Варианты устройства ленточного фундамента.

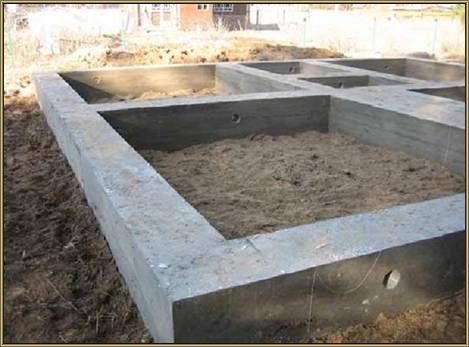

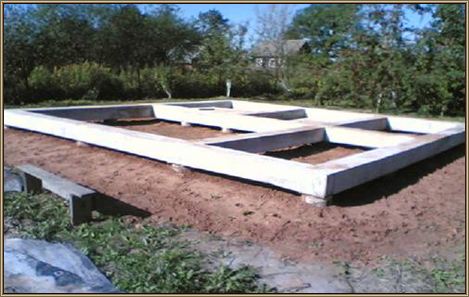

Вид ленточного фундамента.



Ленточные фундаменты выполняются как погруженные в землю ленты. На них передается нагрузка от всех конструкций коттеджа; стен, колонн; перекрытий; крыши и т.д. Также передаются нагрузки от снега, ветра, сейсмики, внутреннего заполнения здания. Лента лежит на распределительных подушках, так называемых фундаментных плитах. Это позволяет передать все усилия на более развитую площадь грунта, что позволяют устраивать фундамент без особых подготовок к работе. Такие фундаменты трудоемки и затратные, но они универсальны и надежны в эксплуатации.



Ленточные фундаменты устраивают для домов различной этажности с подвалом или без, с несущими тяжелыми и железобетонными перекрытиями. Они выдерживают удельное давление под фундаментной подошвой 10 т/м квадратных и более.



Столбчатый фундамент.







Вид столбчатого фундамента.







Схема столбчатого фундамента.1 - горизонтальная гидроизоляции; 2 - ростверки; 3 – песчаная подушка.

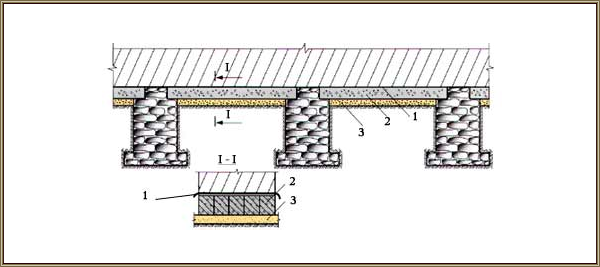

Схема бутового столбчатого фундамента.









Плитный фундамент.

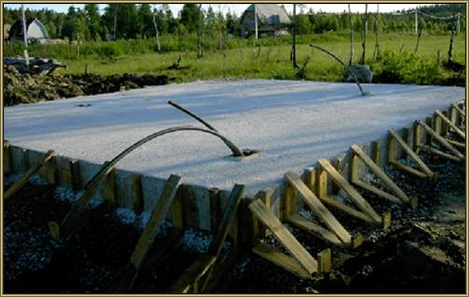

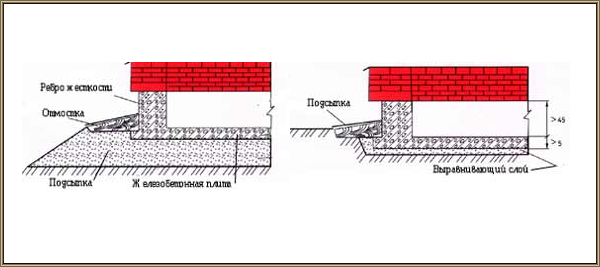

Вид плитного фундамента.

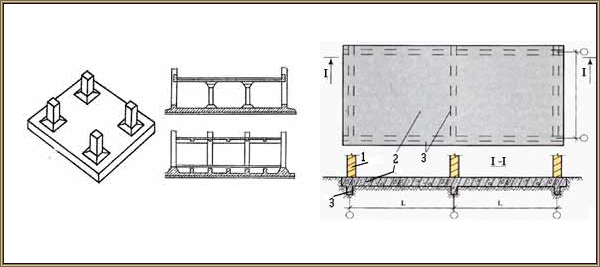

 Схема плитного фундамента. 1 – стены здания; 2 - монолитная армированная плита фундамента; 3 - ребра жесткости.

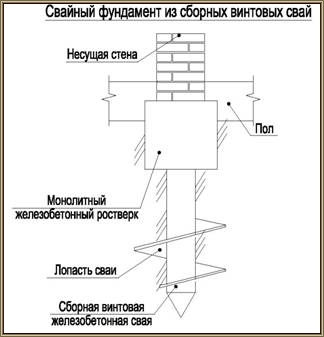

Свайный фундамент.





Виды свай. А) - висячие сваи; Б) - сваи-стойки; 1 - плотный грунт; 2 – пластичный грунт; 3 – илистый грунт; 4 - песок; 5 - торфяник; 6 – слой растительности; 7 - ростверк.

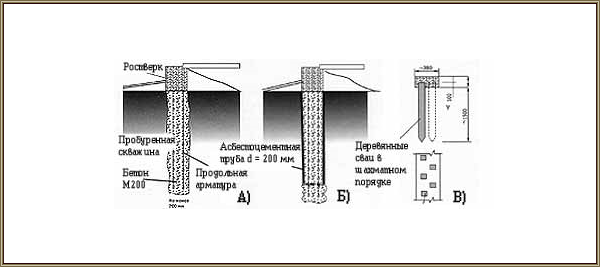

А) – сваи буронабивные; Б) - сваи из асбестоцементных труб; В) – деревянные сваи.
